DCS卡件工作原理是什么?

在现代工业自动化进程中，集散控制系统（DCS）扮演着举足轻重的角色，是保障工业生产高效、稳定运行的关键技术。而 DCS 卡件作为 DCS 系统的核心组成部分，如同人体的神经元，承担着信息的采集、传输、处理与控制等重要任务。那么，DCS 卡件究竟是如何运作，从而实现对整个工业生产过程的精准把控呢？接下来，让我们一同深入探究其工作原理。

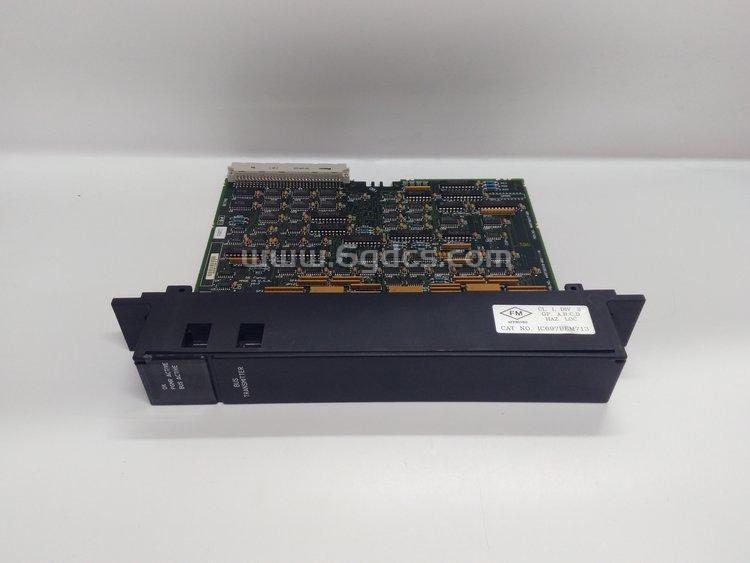

DCS卡件工作原理是什么?

1.数据采集原理

DCS 卡件首先要面对的是工业现场繁杂的各类信号，包括温度、压力、流量、液位等模拟量信号，以及设备的启停状态、阀门的开闭状态等开关量信号。对于模拟量信号采集，卡件中的模拟量输入模块发挥关键作用。它通常由信号调理电路、模数转换器（ADC）等部分组成。信号调理电路先对来自现场传感器的微弱模拟信号进行放大、滤波等预处理，去除信号中的噪声干扰，将其调整到适合 ADC 处理的电压范围。随后，ADC 将模拟信号转换为数字信号，以便后续的数字处理。例如，热电阻传感器输出的电阻值变化对应着温度的变化，经过信号调理和模数转换后，变成数字量被卡件读取。对于开关量信号，卡件的开关量输入模块通过光耦隔离等技术，将现场的高电压、大电流信号转换为卡件能够识别的低电平数字信号，确保信号传输的安全性和准确性。

2.数据传输原理

采集到的数据需要在 DCS 系统内部进行高效传输。DCS 卡件之间通过内部总线进行数据交互，常见的内部总线有 CAN 总线、PROFIBUS 总线等。这些总线具有高速、可靠的特点，能够保证数据快速准确地传输。当一块卡件采集到数据后，它会按照总线协议，将数据打包成特定格式的数据包发送到总线上。总线上的其他卡件通过识别数据包中的地址信息，判断是否是自己需要接收的数据。如果是，则接收并处理该数据；如果不是，则忽略。例如，模拟量输入卡件采集到数据后，将其发送到总线上，控制器卡件通过总线接收这些数据，为后续的控制运算做准备。

3.数据处理与控制原理

控制器卡件是 DCS 卡件中的核心，负责对采集到的数据进行分析处理，并根据预设的控制策略输出控制信号。它内置了高性能的微处理器和丰富的控制算法库。当接收到数据后，微处理器依据预设的控制算法，如 PID 控制算法，对数据进行运算。以温度控制为例，控制器卡件将采集到的实际温度值与设定的目标温度值进行比较，通过 PID 算法计算出需要调整的控制量，然后输出相应的控制信号。如果实际温度低于目标温度，控制器卡件会输出信号增大加热设备的功率；反之，则减小功率，以此实现对温度的精确控制。

4.数据输出原理

经过处理后的控制信号需要传送到工业现场的执行机构，以实现对生产过程的控制。DCS 卡件中的模拟量输出模块和开关量输出模块承担这一任务。模拟量输出模块将数字信号转换为模拟信号，如将控制器卡件输出的数字控制量转换为对应的电流或电压信号，用于控制调节阀的开度等。开关量输出模块则通过继电器等元件，将数字信号转换为能够驱动现场设备的开关信号，实现对电机、阀门等设备的启停控制。
