PLC控制系统由哪些组成？

在工业自动化进程中，PLC（可编程逻辑控制器）控制系统是核心力量，其高效稳定运行对工业生产意义重大。深入了解 PLC 控制系统的组成，有助于我们更好地运用它来优化工业生产流程。PLC 控制系统主要由硬件系统和软件系统两大部分构成。

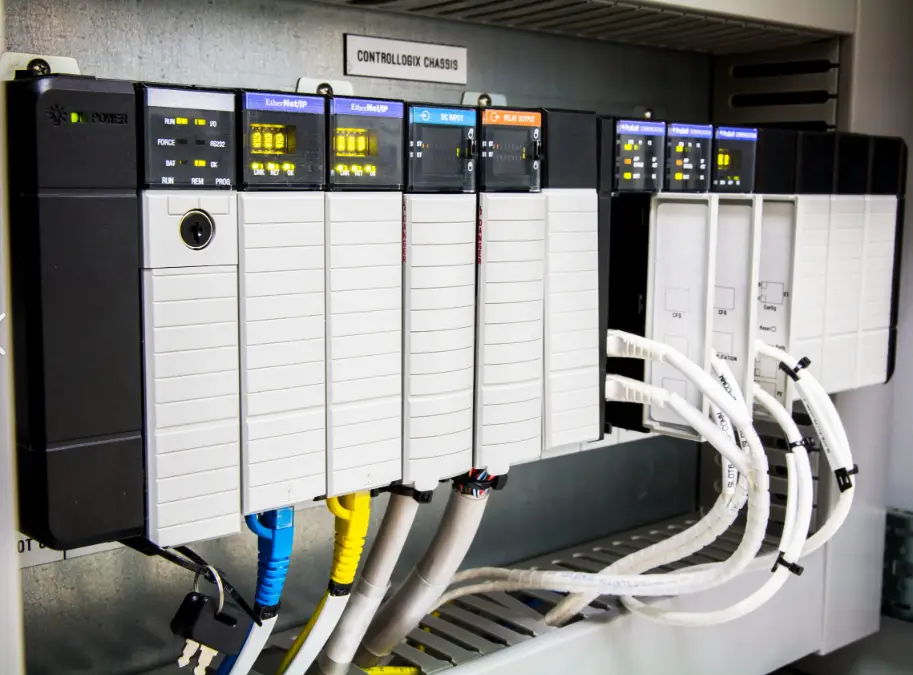

PLC控制系统由哪些组成？

1、中央处理单元（CPU）

CPU是PLC的核心，如同人的大脑，负责整个系统的运算、控制和协调。它接收来自输入接口的信号，依据用户编写的程序进行逻辑运算，再将运算结果输出到相应的输出接口。不同型号的PLC，CPU性能有差异，高端产品运算速度更快，能处理更复杂的控制任务，适用于大型工业生产线；而小型PLC的CPU则更侧重于满足简单、小型设备的控制需求。

2、电源模块

电源模块为PLC各部件提供稳定电力。工业环境复杂，电源需具备抗干扰能力，确保电压波动、电磁干扰等情况不影响PLC正常工作。一般PLC电源模块能适应较宽电压范围，像常见的AC 85 - 264V或DC 24V输入，可满足不同工业场景供电需求，保证系统持续稳定运行。

3、输入 / 输出（I/O）接口

输入接口：负责采集工业现场各类信号，如按钮、传感器、限位开关等发出的信号。输入接口有多种类型，像数字量输入接口接收开关量信号（开 / 关），模拟量输入接口则处理连续变化的物理量信号，比如温度、压力、流量等，经A/D转换后将模拟信号变为数字信号供CPU处理。

输出接口：把CPU运算处理后的结果输出到工业现场执行机构，如接触器、继电器、电磁阀、指示灯等。输出接口同样分数字量输出和模拟量输出，数字量输出控制设备的通断，模拟量输出用于精确控制需要连续调节的设备。

4、存储器

存储器用于存储用户程序、系统程序以及运行过程中产生的数据。其中，系统程序存储器存储的是 PLC 系统运行所需的基本程序，如初始化程序、监控程序等，由厂家固化，用户无法修改；用户程序存储器则存放用户根据实际控制需求编写的控制程序，可反复擦写修改；数据存储器用于存储 PLC 运行时的中间结果、实时数据等，比如设备运行状态标志、累计数据等。

5、通信模块

随着工业自动化程度提升，设备间通信愈发重要。通信模块让 PLC 能与其他设备通信，像上位机（如工控机）、其他 PLC、智能仪表、变频器等。常见通信方式有串口通信（RS - 232、RS - 485 等）、以太网通信、现场总线通信（如 PROFIBUS、MODBUS 等）。通过通信模块，PLC 可实现远程监控、数据共享，便于构建大型自动化控制系统。

PLC 控制系统的软件组成

6、系统软件

系统软件由PLC制造商开发，负责管理和协调PLC硬件资源，为用户提供基本运行环境和编程接口。它包含操作系统、编译系统、诊断程序等。操作系统管理CPU、存储器、I/O 接口等硬件资源；编译系统将用户编写的高级语言程序（如梯形图、语句表等）翻译成机器语言，让CPU能识别执行；诊断程序实时监测PLC硬件状态，一旦发现故障及时报警并定位，保障系统稳定运行。

7、用户软件

用户软件是用户根据具体工业控制任务编写的程序，是PLC控制系统实现特定功能的关键。用户可选用梯形图、语句表、功能块图等编程语言编写程序。梯形图直观形象，类似电气控制原理图，易于电气工程师理解掌握；语句表是助记符形式的指令集，编程灵活，适合熟悉汇编语言的程序员；功能块图以图形化功能块表示程序逻辑，便于理解复杂系统功能。
